一、PTE大功率液壓扭矩扳手（液壓扭力扳手）產品的型號及適用螺栓、螺母范圍
表1 型號、參數及適用范圍

產品型號	油缸最大壓力 MPa	油缸直徑 mm	最大工作扭矩 N.m	液壓缸行程套筒轉角	扳手適用螺紋范圍（粗牙）
PTE-1	63	40	9954	36 °	M20-M30
PTE-2	63	45	12600	36 °	M30-M48
PTE-3	63	45	14868	34 °	M48-M56
PTE-4	63	65	41391	34 °	M64-M80
PTE-5	63	65	41391	30 °	M90-M100

二、PTE大功率液壓扭矩扳手（液壓扭力扳手）產品簡介
隨著我國機械制造業的技術水平的不斷提高，為確保產品質量，許多設備和設施已經并將日益廣泛的采用高強度螺栓，并對螺栓的緊固的預緊力矩提出嚴格的要求，尤其是承受重載荷及強烈沖擊振動的重型機械設備就更為重要，為了提高螺紋聯接質量及可靠性，精確地控制高強度螺栓聯接的預緊力矩，本廠科技人員綜合應用國內外先進技術，研制成功液壓扭矩扳手，可幫助您解決這一難題。
液壓扭矩扳手是幫助您裝、拆螺栓、螺母，同時能比較準確的控制擰緊扭矩的理想工具，它廣泛適用于冶金、電力、化工、機械、通信等行業的機械設備和設施，重要螺栓聯接的安裝及拆卸維修，能方便快捷地完成您的裝拆螺栓任務，同時可有效地保證您所需的扭矩值。

三、PTE大功率液壓扭矩扳手（液壓扭力扳手）結構及工作原理
液壓扭矩扳手（液壓扭力扳手）（見圖1）由手動高壓泵和帶棘輪式液壓扭矩扳手兩部分組成。操縱手動高壓泵的手柄，液壓缸產生推力，經過曲柄系統形成力矩，帶動螺母轉動一個角度，使扭矩傳遞到帶棘輪裝置的內六角套筒上從而傳遞給螺栓聯接，按要求預緊螺栓。
手動高壓泵由操縱手柄，高壓泵、換向閥、油箱、壓力表和帶快速接頭的輸油管等組成。帶棘輪式液壓扳手由高壓油口、液壓油缸、曲柄、反力桿、棘輪裝置、套筒等組成、前者系動力源部件，后者為扭矩執行機構。

四、PTE大功率液壓扭矩扳手（液壓扭力扳手）主要特點
液壓扭矩扳手具有以下特點：
（1） 通過液壓系統壓力表能夠精確、可靠的控制預緊力矩。
（2） 提高螺紋聯接鋼度，降低螺栓疲勞斷裂的危險性。
（3） 保證了廣泛采用高強度螺栓聯接的可靠性，以利減輕重量和節約空間。
（4） 使用范圍廣、適應強，可用于螺栓及內角螺釘?shù)念A(yù)緊。
（5） 操作簡單，使用方便，經濟安全。
五、PTE大功率液壓扭矩扳手（液壓扭力扳手）操作方法
1、根據預緊螺母的尺寸選配內六角套筒。
2、按照螺母需要擰緊或松開的要求，組合棘輪（擰緊螺母時用右向棘輪，松開螺母時用左向棘輪）。
3、把帶快速接頭的高壓、低壓膠管插入扳手和換向閥的連接處（高壓1/4”，低壓為3/8”），并要求插入到位后，將快速接頭的外套轉動一個角度，以鎖緊。
4、反力桿應依靠在相應的內六角支承套或其它能承受反力的地方。
5、扳手連桿轉角的大小應控制在反力桿標定的角度范圍內。
6、打壓時，應將放氣閥向左旋轉一周，打開放氣閥，待空氣放盡后將其關閉。
7、手動泵打壓時，按液壓缸活塞桿的伸和縮轉動換向閥手柄，當手柄在左側位置時，活塞桿則伸，反之為縮，而在中間位置時壓力為零。
8、打壓時，通過觀察壓力表讀數值（MPa），即可得出扭矩值。在事前應根據表2所給出的公式計算出所需扭矩值（N.m）時的壓力值（MPa）。
9、預緊結束后，把換向閥手柄放中間位置，使其壓力回零。
10、卸下帶快速接頭的高、低壓膠管時，應首先將快速接頭的外套旋轉一個角度，使其缺口對準限位銷向前推，這樣即可拔出接頭。

六、PTE大功率液壓扭矩扳手（液壓扭力扳手）注意事項
1、連接膠管應處于自由狀態，不得盤成直徑小于500mm圓圈。
2、在液壓扳手各連接銷軸及活動部位應涂潤滑脂，減少由于磨擦而造成扭矩?fù)p失。
3、工作時液壓系統不得用手接確。
4、卸下快速接頭后，其接頭外露部分必須用塑料蓋罩住。
5、工作油采用普通液壓油，其牌號為YA-N32G或YA-N45G。（相當于20#機油）。系統內工作油每年必須更換并清洗過濾器。

七、PTE液壓扭矩扳手應用
1、根據螺紋聯接尺寸范圍選取您所需用的扳手型號，不得用小型號手扳手緊固大規格的螺栓。
2、油缸壓力不得超過最大油壓63MPa，以免損壞液壓系統。
3、按照表2及各不同型號的扳手，相應公式計算您所需要的壓力（MPa）或扭矩（N.m）。
示例1：使用NJS-I型扳手，緊固M30螺栓，預緊扭矩為1004N.m查表2根據公式P=M1/158=1004/158≈6.4MPa。壓力表指針指至6.4MPa時，其扭矩即為1004N.m。
示例2：使用NJS-II型扳手，緊固M42螺栓，預緊扭矩為2806N.m查表2根據公式P=M2/200=2806/200≈14MPa。壓力表指針指至14MPa時，其扭矩即為2806N.m。
示例3：使用NJS-III型扳手，緊固M64螺栓，預緊扭矩為10147N.m查表2根據公式P=M3/236=10147/236≈43MPa。壓力表指針指至43MPa時，其扭矩即為10147N.m。
示例4：使用NJS-IV型扳手，緊固M80螺栓，預緊扭矩為19626N.m查表2根據公式P=M4/657=19626/657≈29.9MPa。壓力表指針指至29.9MPa時，其扭矩即為19626N.m。
示例5：使用NJS-V型扳手，緊固M100螺栓，預緊扭矩為39960N.m查表2根據公式P=M4/657=39960/657≈60.8MPa。壓力表指針指至60.8MPa時，其扭矩即為39960N.m。
反之，如已知壓力（MPa）根據表2所給的相應公式亦可求出相應的扭矩（N.m）

表2 液壓扭矩扳手油缸與對應扭矩以及壓力、扭矩計算公式

壓力表讀數MPa	扭矩N.m
	PTE-| 型已知壓力求扭矩時用 M1=158P 已知扭矩求壓力時用 P=M1/158	PTE-II 型已知壓力求扭矩時用 M2=200P 已知扭矩求壓力時用 P=M2/200	PTE-III 型已知壓力求扭矩時用 M3=236P 已知扭矩求壓力時用 P=M3/236	PTE-IV （ V ）型已知壓力求扭矩時用 M4=657P 已知扭矩求壓力時用 P=M4/657
1	158	200	236	657
2	316	400	472	1314
3	474	600	708	1971
4	632	800	944	2628
5	790	1000	1180	3285
6	948	1200	1416	3942
7	1106	1400	1652	4599
8	1264	1600	1888	5256
9	1422	1800	2124	5913
10	1580	2000	2360	6570
20	3160	4000	4720	13140
30	4740	6000	7080	19710
40	6320	8000	9440	26280
50	7900	10000	11800	32850
60	9480	12000	14160	39420
63max	9954max	12600 max	14868 max	41391max



PTE大功率液壓扳手的特點：

·超高強度合金鋼及CNC加工中心制造

·360°×180°旋轉的油管接頭，無使用空間限制

·結構簡單，維護方便，經濟實用

·采用精密棘輪，精度高達±3%

·適配多種套筒（A,B,C,D型）及超長套筒以適應不同的工況要求

技術參數：

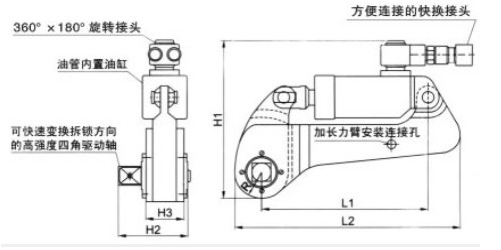

型號	PTE05	PTE10	PTE20	PTE40	PTE60	PTE80	PTE120	PTE160
最大扭矩Nm	5116	10003	20014	39277	60304	80927	115783	156687
最小扭矩Nm	735	1420	2859	5611	8645	11560	16540	22384
輸出扭矩精度	±5%	±5%	±5%	±4%	±3%	±3%	±4%	±3%
重量kg	6.7	14.5	20	38	42	56	93	125
L1	219	225	284	337	365	400	446	500
L2	297	353	398	480	525	578	645	720
H1	210.5	246	291.5	488	525	578	645	720
H2	91	124.5	141.5	171	185	213	245	268
H3	50	69	78	96	104	120	138	150
R  °	35	45	52	70	80	88	100	110-155
公制	25x25	38x38	51x51	64x64	64x64	76x76	89x89	102x102
驅動軸   英制	1″	1-1-2″	2″	2-1/2″	2-1/2″	3″	3-1/2″	4″
※  可定制各種特殊規格的驅動軸，驅動輪及反作用力臂。為了您能正確選擇液壓扳手型號，請與paisap工程師聯系。
